電動煙氣蝶閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱富林克泵閥制造（上海）有限公司
品牌
型號GD941W
所在地上海市
廠商性質生產廠家
更新時間2021/8/13 10:04:00
訪問次數495

產品標簽:

電動煙氣蝶閥電動煙氣蝶閥材質電動煙氣蝶閥尺寸電動煙氣蝶閥結構圖電動煙氣蝶閥參數

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

　　富林克泵閥制造(上海)有限公司是一家專業從事各類泵閥管道流體控制及機械設備配套的企業，我們吸收國內外精良技術,滿足管道系統的截?cái)?安全-減壓-止回-自動化控制-水力控制及疏水功能的流體控制。

　　開則川流不息, 關則滴水不漏。富林克一直致力于為石油、化工、冶金、電力、鋼廠、采礦、造船、造紙、制糖、發酵、制藥、食品廠、市政、環保、供熱暖通、機械設備、化肥廠、燃?xì)夤艿?、氨用系統、蒸汽系統、污水處理、工業系統等領域提供全面的解決方案,嚴格按國標GB、JB,美標API、ANSI,德標DIN,日標JIS、英國BS、法國NF、俄羅斯OCT等標準和行業標準執行,產品涵蓋了截止閥,止回閥，蝶閥，閘閥，調節閥，電磁閥,角座閥,隔膜閥,球閥,疏水閥,過濾器,氣動閥,電動閥,高溫高壓閥門,中低壓閥門,儀表閥,襯膠閥門,襯氟閥門,陶瓷閥門,塑料閥門,鍛鋼閥門,不銹鋼閥門,脫硫閥,保溫閥,水力控制閥,燃?xì)忾y,蒸汽閥等幾大類,

展開顯示更多內容

不銹鋼閥門,隔膜閥,球閥,截止閥,止回閥，蝶閥，閘閥，燃?xì)忾y,蒸汽閥，氨用閥門，電磁閥,過濾器,氣動閥,電動閥

產品簡介在線詢價

GD941W電動煙氣蝶閥為垂直板式中線蝶閥，閥體材質選用碳鋼或不銹鋼材料卷焊而成，適合低壓、大口徑、通風或尾氣處理場合使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小

電動煙氣蝶閥產品信息

電動煙氣蝶閥概述
富林克GD941W電動煙氣蝶閥為垂直板式中線蝶閥，閥體材質選用碳鋼或不銹鋼材料卷焊而成，適合低壓、大口徑、通風或尾氣處理場合使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用；
2、具有耐磨性好、工作穩定可靠、操作方便；
3、泄漏率小、使用壽命長、安裝維修方便；
4、適用于低壓差、大口徑、大流量場合，
應用領域:
電動煙氣蝶閥適合在煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

電動煙氣蝶閥性能規范

公稱壓力（ MPa)	0.1MPa	介質溫度	-30℃ ～ -1000℃
控制方式	ON-OFF/4-20mA	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	1~5%

電動煙氣蝶閥零部件材料

零件名稱	閥體	閥板	閥軸
材料	Q235 、 304 不銹鋼、 316 不銹鋼、 310S 雙相不銹鋼	Q235 、 304 不銹鋼、 316 不銹鋼、 310S 雙相不銹鋼	碳鋼、不銹鋼

電動煙氣蝶閥多回轉電動執行器參數

型號	公稱 轉矩 (N.m ）	控制轉矩 (N.m ）	最小控制轉矩 (N.m ）	輸出軸轉圈數 ( 圈 )	允許通過閥桿直徑 (mm)	手動 速比	輸出轉速 (r/min ）	電機功率 (kw ）	重量 (kg ）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24 、 36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
					28
Z30	300	450	≤150		40		24	0.75	65
					28
Z45	450	675	≤225	110	48		24	1.1	110
							36	1.5
Z60	600	900	≤300				24	1.5	112
							36	2.2
Z90	900	1350	≤450		60		24	2.2	139
					48		36	3.0
Z120	1200	1800	≤600		60		24	3.0	142
					48
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
							36	5.5
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500					10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000		100			15	820

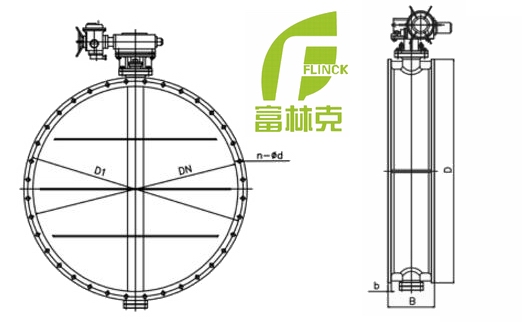

**電動煙氣蝶閥**尺寸
DN	D1	D	B	b	n-d
DN200	280	320	140	14	8—18
DN250	335	375	140	14	12-18
DN300	395	440	170	14	12-22
DN400	495	540	190	16	16-22
DN500	600	645	190	18	16-22
DN600	705	755	210	20	20-26
DN700	810	860	210	20	24-26
DN800	860	900	210	20	24-30
DN900	1020	1075	250	20	24-30
DN1000	1120	1175	250	22	28-30
DN1200	1320	1375	250	24	32-30
DN1400	1520	1575	300	24	36-30
DN1500	1620	1675	300	24	40-30
DN1600	1730	1790	300	24	40-30
DN1800	1930	1990	300	24	44-30
DN2000	2130	2190	300	24	48-30
DN2200	2340	2405	300	24	52-33
DN2400	2540	2605	350	26	56-33
DN2500	2640	2705	350	26	56-33
DN2600	2740	2805	350	26	60-33
DN2800	2960	3030	350	30	64-34
DN3000	3160	3230	400	34	68-36
